价 格
订货量
￥465.00
1 - 1
￥460.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2

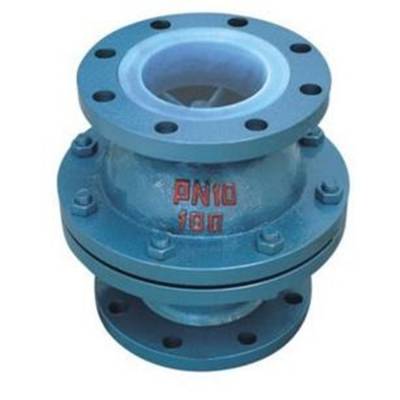

| 产品特性：止回阀 | 品牌：GHBF | 型号：H42F46-10C |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 种类：DDCV双瓣式 | 结构形式：立式 | 公称通径：400mm |
| 适用介质：各种高腐蚀化学介质 | 形态：柱塞式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：自动 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：DN20-DN450 |
| 是否跨境货源：否 |
制造标准：
※设计标准：符合标准
※结构长度：GBl 2221
※法兰标准：JB/Y79-94 GB91131-26
※公称压力：10、16、2.5MPa
※检验试验：JB/Y9092-99
主要连接尺寸及重量：
公称通径（mm） | L1 | L2 | D | D1 | D2 | f | b | H | Z-cl | 重量（kg） |
PNl.0MPa | ||||||||||
15 | 80 | 130 | 95 | 65 | 45 | 2 | 14 | 82 | 4-14 | 4 |
20 | 90 | 150 | 105 | 75 | 55 | 2 | 16 | 82 | 4-14 | 5 |
25 | 100 | 160 | 115 | 85 | 65 | 2 | 16 | 98 | 4-14 | 6 |
32 | 110 | 180 | 135 | 100 | 78 | 3 | 16 | 110 | 4-18 | 7.5 |
40 | 125 | 200 | 145 | 110 | 85 | 3 | 17 | 118 | 4-18 | 9.5 |
50 | 140 | 230 | 160 | 125 | 100 | 3 | 18 | 138 | 4-18 | 13 |
65 | 160 | 290 | 180 | 145 | 120 | 3 | 20 | 156 | 4-18 | 19.5 |
80 | 185 | 310 | 195 | 160 | 135 | 3 | 22 | 160 | 4-18 | 27 |
100 | 210 | 350 | 215 | 180 | 155 | 3 | 22 | 185 | 8-18 | 35 |
125 | 300 | 400 | 245 | 210 | 185 | 3 | 24 | 208 | 8-18 | 56 |
150 | 380 | 480 | 280 | 240 | 210 | 3 | 24 | 245 | 8-23 | 75 |
200 | 356 | 600 | 335 | 295 | 265 | 3 | 26 | 298 | 8-23 | 118 |
250 | 457 | 730 | 390 | 350 | 320 | 4 | 28 | 342 | 12-23 | 165 |
PNl.6MPa | ||||||||||
15 | 80 | 130 | 95 | 65 | 45 | 2 | 15 | 82 | 4-14 | 4 |
20 | 90 | 150 | 105 | 75 | 55 | 2 | 16 | 82 | 4-14 | 5 |
25 | 100 | 160 | 115 | 85 | 65 | 2 | 16 | 98 | 4-14 | 6 |
32 | 110 | 180 | 135 | 100 | 78 | 3 | 16 | 110 | 4-18 | 7.5 |
40 | 125 | 200 | 145 | 110 | 85 | 3 | 17 | 118 | 4-18 | 9.5 |
50 | 140 | 230 | 160 | 125 | 100 | 3 | 18 | 138 | 4-18 | 13 |
65 | 160 | 290 | 180 | 145 | 120 | 3 | 20 | 156 | 4-18 | 19.5 |
80 | 185 | 310 | 195 | 160 | 135 | 3 | 22 | 160 | 8-18 | 27 |
100 | 210 | 350 | 215 | 180 | 155 | 3 | 24 | 185 | 8-18 | 35 |
125 | 300 | 400 | 245 | 210 | 185 | 3 | 26 | 208 | 8-18 | 56 |
150 | 380 | 480 | 280 | 240 | 210 | 3 | 28 | 245 | 8-23 | 75 |
200 | 356 | 600 | 335 | 295 | 265 | 3 | 30 | 298 | 12-23 | 118 |
250 | 457 | 730 | 405 | 355 | 320 | 4 | 30 | 342 | 12-25 | 165 |
PN2.5MPa | ||||||||||
15 | 80 | 130 | 95 | 65 | 45 | 2 | 16 | 82 | 4-14 | 6.5 |
20 | 90 | 150 | 105 | 75 | 55 | 2 | 16 | 82 | 4-14 | 7 |
25 | 100 | 160 | 115 | 85 | 65 | 2 | 16 | 98 | 4-14 | 8 |
32 | 110 | 180 | 135 | 100 | 78 | 3 | 18 | 110 | 4-18 | 11 |
40 | 125 | 200 | 145 | 125 | 85 | 3 | 18 | 118 | 4-18 | 15 |
50 | 140 | 230 | 160 | 110 | 100 | 3 | 20 | 138 | 4-18 | 17.5 |
65 | 160 | 290 | 180 | 145 | 120 | 3 | 22 | 156 | 8-18 | 26 |
80 | 185 | 310 | 195 | 160 | 135 | 3 | 22 | 160 | 8-18 | 36 |
100 | 210 | 350 | 230 | 190 | 160 | 3 | 24 | 185 | 8-23 | 44 |
125 | 300 | 400 | 270 | 220 | 188 | 3 | 28 | 208 | 8-25 | 60 |
150 | 380 | 480 | 300 | 250 | 218 | 3 | 30 | 245 | 8-25 | 81 |
200 | 356 | 600 | 360 | 310 | 278 | 3 | 34 | 298 | 12-25 | 137 |
250 | 457 | 730 | 425 | 370 | 332 | 4 | 36 | 342 | 12-30 | 173 |
