| 产品特性：WJ641H | 品牌：冠桓泵阀 | 型号：WJ641H-16C |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 加工定制：是 |
| 材质：不锈钢 | 连接形式：法兰 | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：泄压 | 类型(通道位置)：二通式 | 口径：25-400 |
| 公称通径：25-400 | 规格： DN50 |

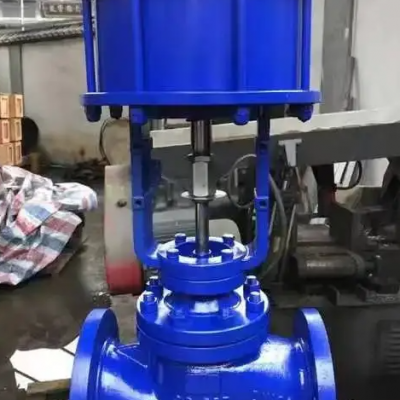

产品介绍 概念 WJ641H气动波纹管截止阀利用压缩空气,驱动气动活塞执行机构,带动阀瓣,达到启闭阀门控制流体的目的,实现远距离控制和自动化控制。波纹截止阀采用波纹管密封结构,改动密封为静密封,密封性能大大提高。波纹截止阀实现了双重密封,不锈钢波纹管保护密封,阀杆填料保护密封,若波纹管失效,阀杆填料也会避免泄漏。确保阀门在高温高压、介质渗透强的情况下无泄露。密封面可堆焊不锈钢或钴基硬质合金或采用非金属材料等多种组合,组成耐磨、耐腐、抗摩擦性能好、使用寿命长的密封组合以满足各种工况要求。是一种气动切断式的截止阀。波纹管截止阀利用压缩空气，驱动气动活塞执行机构，带动阀瓣，达到启闭阀门控制流体的目的，实现远距离控制和自动化控制。 结构特点 1、产品结构合理、密封可靠、性能优良、造型美观； 2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长； 3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能； 4、双重密封，性能更可靠； 5、阀杆升降位置指示更直观； 6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。 应用范围 热油系统、蒸汽系统、冷热水系统。 适用温度:-20℃-350℃; 公称压力:PN1.6~4.0Mpa; 公称通径:DN15-300mm 主要材质:WCB、CF8M、CF3M; 适用介质:天然气、有毒气体、氨、热水、电站等。 采用标准 制造标准:DIN3356; 检验试验标准:DIN3230; 结构长度标准:DIN3202; 对焊口标准:DIN3239; 法兰标准:DIN2543-2545; 工作状态 当电磁阀通电打开气源，阀门开启；即断电、电磁阀自动排气，阀门自动关闭。气动波纹管阀门与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。 阀体装置及气缸驱动装置，其中，所述气缸驱动装置包括气缸上腔、气缸下腔、上活塞及下活塞；所述阀体装置包括阀体、阀头、阀芯及阀座密封面；所述气缸上腔内设有上活塞，所述气缸下腔内设有下活塞，通过所述上活塞及下活塞的合成作用力以驱动所述阀体装置进入阀门对应的工作模式；所述阀体的内腔中设有垂直的阀芯，所述阀芯的上端与所述气缸驱动装置相连，所述阀芯的下端与所述阀头相连，通过所述气缸驱动装置对所述阀体装置的驱动作用，所述阀头与所述阀座密封面形成阀门的工作模式。采用分体式阀头设计，使得阀头部位维修更换简单，大幅度降低阀门的使用、维护成本。 并提出一种气动截止阀气动装置结构简化方法;描述了气动截止阀中性点位置区域;分析了气动截止阀中性点破坏的几种情况,并总结了中性点破坏后对阀门动作的影响;针对中性点破坏的几种情况,提出了将气动截止阀重新调节至中性点位置的方法.
